WIKA压力变送器

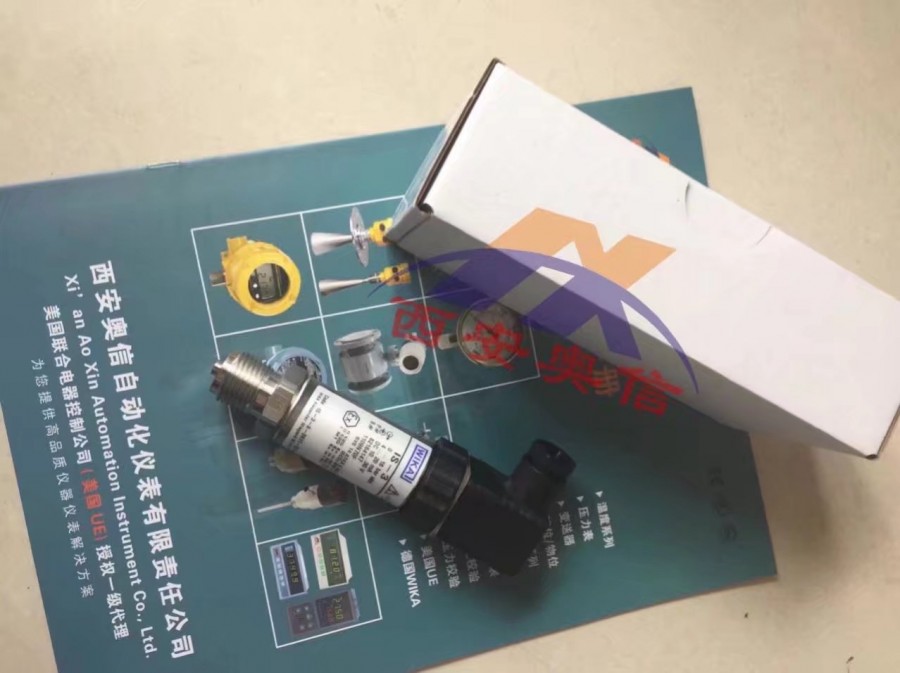

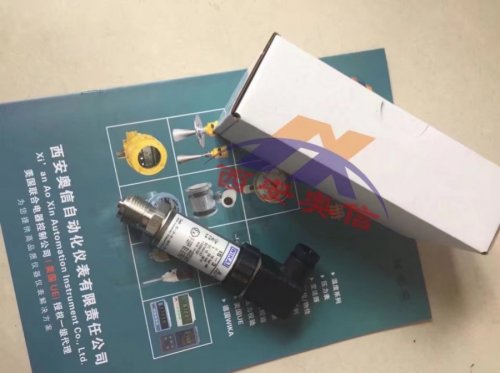

德国wika防爆压力变送器IS-3
产品特性：

威卡压力传感器,wika代理,wika,wika压力传感器

产品简介：

品牌:德国wika ;加工定制:是 ;型号:IS/20 ;类型:扩散硅压力变送器 ;测量范围:1200bar kpa;测量介质:液体 蒸汽 ;精度等级:0.25 ;输出信号:4-20 Ma;防爆等级:本安防爆 ;电源电压:8-30 v

wika压力传感器 IS-3

wika压力传感器产品特点

1. 紧凑，坚固的结构提供极高的操作可靠性

2. IP67的标准防护

3. 无介质外溢，当缓慢达到破裂压力时（）

4. 精度上可忽略不记温度的影响（±0.015% fs/℃）

5. ***的EMC兼容性

6. 客户可快速节时的安装电缆

详细介绍：

wika压力传感器是一种将压力转换为电信号输出的传感器。通常把压力测量仪表中的电测式仪表称为压力传感器。压力传感器一般由弹性敏感元件和位移敏感元件（或应变计）组成。弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变，然后由位移敏感元件或应变计转换为与压力成一定关系的电信号。有时把这两种元件的功能集于一体。压力传感器广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

   IS-20列防爆压力传感器结构紧凑，在机械应力，EMC兼容性，操作可靠性方面具有极高规格，所以特别适合用于所有要求苛刻的工业应用此传感器使用了HUBA CONTROL***近十年来发展的陶瓷技术，并使用在数百万种应用之中，由于传感器结合采用了***的集成电子设计，所以wika压力传感器在其温度范围下拥有很高的精度。总之，wika压力变送器具有体积小巧，***的性价比的特点。

压力量程：***压力相对压力/表压（相对与环境压力测得的压力差）

过载压力

3.0×满量程（在量程为-1～4bar）

2.5×满量程（在量程为6～400bar）

2.0×满量程（在量程为600bar）

更高的过载压力要求请客户指定

破裂压力

3.0×满量程（在量程为-1～4bar）

2.5×满量程（在量程为6～400bar）

2.0×满量程（在量程为600bar）

更高的破裂压力要求请客户指定

的介质停止系统可在超过破裂压力时防止介质发散溢出（≥40bar）

wika压力传感器的精密度

精度线性，迟滞，和重复性的总和 <±0.3% FS

调节零点和满量程精度 <±0.3% FS

外壳材质：保护性的外套：不锈钢1.4305（AISI 303）

连接介质材料：陶瓷 Al2O3/ 不锈钢 1.4305（AISI 303）

介质塞子：PPS

密封材质：选项材料FPM，NBR，或其他客户要求

wika压力传感器的应用温度

密封情况下的介质温度：

FPM -15～125℃

NBR -25～85℃

FPM（spec） -40～150℃

环境温度

所有的版本***大为85℃

带AMP插座和比率输出的版本***大为125℃（客户***高可要求150℃）

温度影响

TKO<±0.015% FS/℃

TKE<±0.015% FS/℃

温度范围：-40～125℃

动态响应：可适合静态和动态的测量，响应时间<2ms，通常为1ms

压力连接：参考表格选项

重量 :内螺纹 85克;外螺纹 95克

安装规范：任意自由安装

信号/电源供应：参考表格选项

短路保护和极性相反保护。电强度为500VDC，客户可指定1000VDC

过载

电压伏特输出： >10kOhm/<100nF

输出： 4-20mA≤电源伏特-8V/0.02A[Ohm]

比率输出： >10kOhm/<100nF

电流消耗

在***大信号输出时

电压输出：<4mA

4-20mA： <20mA

比率输出： <4mA

电气接线/防护等级：参考表格选项

通过测试

Shock acc. IEC 68-2-27 ；Constant shock acc. IEC 68-2-29；Vibration acc.IEC 68-2-6；

EMV；UL

品牌：德国wika 加工定制：是 型号：IS/20

  类型：扩散硅压力变送器 测量范围：1200bar kpa 测量介质：液体 蒸汽

  精度等级：0.25 输出信号：4-20 Ma 防爆等级：本安防爆

  电源电压：8-30 v
