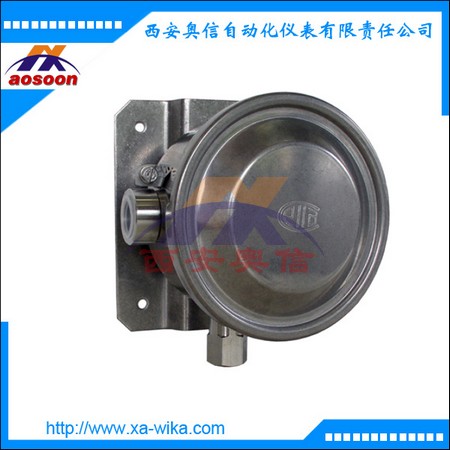

WIKA压力开关

波登管压力开关
不锈钢版
BWX模型
规格符合数据表：PV 32.20
1X SPDT银触点
0…6巴，工作范围0…6巴，验证压力12巴
设定点未定义
工艺连接：1/4 NPT-F
电气连接：1/2-14 NPT-F
波登管和工艺连接件AISI 316L
带壁板或直接安装板的外壳
标准型
开关外壳
316L不锈钢，无铜，环氧树脂涂层，防篡改，激光打标。
防护等级
IP66符合EN/IEC 60529, NEMA 4X标准
容许温度
环境温度 Tamb: -40 ... +85 °C
介质温度 TM: -40 ... +85 °C
开关接点
微型开关带固定死区
■ 1个或2个SPDT（单刀双掷）
■ 1个DPDT（双刀双掷）
微型开关带可调死区
■ 1个SPDT（单刀双掷）
过程连接
不锈钢，径向安装
■ ¼ NPT 内螺纹（标准型）
■ ½ NPT, G ½ A, G ¼ A 外螺纹（经转接头）
■ ½ NPT, G ¼ A内螺纹（经转接头）
■ M20 x 1.5 外螺纹（经转接头）
电气连接
■ ½ NPT 内螺纹（标准型）
■ ¾ NPT, M 20 x 1.5, G ½, G ¾ 内螺纹
■ 无铠装格兰头,镀镍黄铜
■ 无铠装格兰头, 304不锈钢
■ 铠装格兰头,镀镍黄铜
■ 铠装格兰头，304不锈钢
■ MIL接头，7针，DTL 5015
