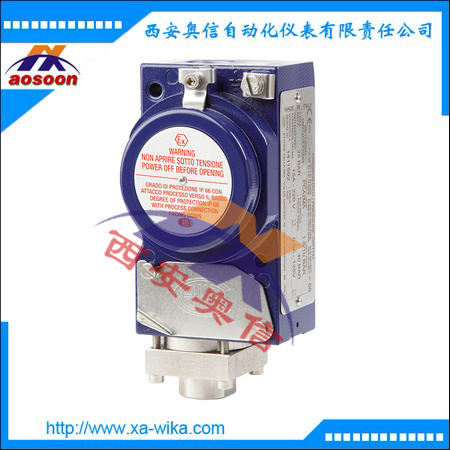

WIKA压力开关

应用
压力监控及电气负载的直接开关
对过程仪表有高安全应用要求的行业：化工、石化、油气、电厂（含核电）、水/废水处理、采矿等
适用于侵蚀性、高粘度或受***的气体和液体介质以及侵蚀性环境
适用于有限空间内的测量点，如：控制面板
功能特性
电气负载无需电源
同尺寸的不锈钢或铝合金外壳，坚固耐用，防护等级高达IP 66，符合NEMA 4X标准
设定范围：0.02 ... 0.12 至 20...100 MPa，及真空量程
本安型Ex i（可选）
1个设定值，单刀双掷（SPDT）或双刀双掷（DPDT），高触点容量15 A / AC 220 V
标准型
开关外壳
■ 铝合金，无铜，聚氨酯涂层
■ 316L不锈钢
防篡改
激光打印的不锈钢标签
防护等级
IP66符合EN/IEC 60529, NEMA 4X标准
容许温度
环境温度 Tamb: -40 ... +85 °C，对于非Ex版本
对于Ex版本，参见型式检验证书
介质温度 TM: 见下页表格
依测量元件而定
开关接点
微型开关带固定死区
■ 1个SPDT（单刀双掷）
■ 1个DPDT（双刀双掷）
DPDT功能通过同时触发两个SPDT实现（两个SPDT的
动作值间隔小于满量程的2%）。
防护类型（可选）
■ Ex ia I Ma（矿业），***不锈钢开关表壳
■ Ex ia IIC T6/T4 1) Ga (气体)
■ Ex ia IIIC T85/T135 1) Da (粉尘)
过程连接
不锈钢，径向安装
■ ¼ NPT内螺纹（标准型）
■ ½ NPT, G ½ A, G ¼ A 外螺纹（经转接头）
■ ½ NPT, G ¼ A 内螺纹（经转接头）
电气连接
■ ½ NPT 内螺纹（标准型）
■ M20 x 1.5 内螺纹
■ ¾ NPT 内螺纹
■ 无铠装格兰头, Ex d，镀镍黄铜
■ 无铠装格兰头, Ex d，不锈钢（AISI 304）
■ 铠装格兰头, Ex d，镀镍黄铜
■ 铠装格兰头, Ex d， 不锈钢（AISI 304）
