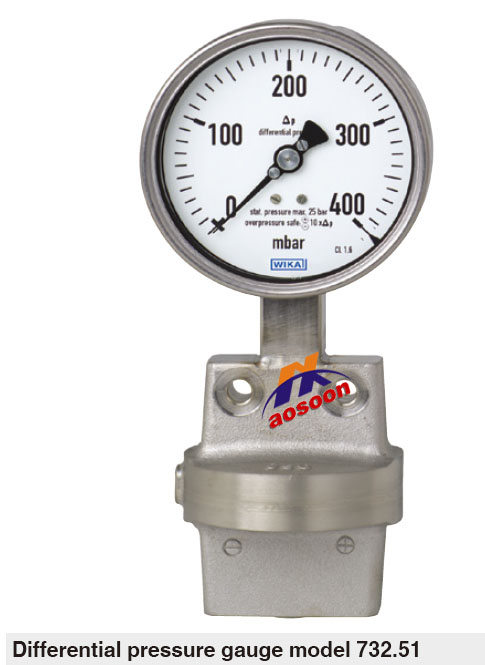

 德国wika威卡差压表732.51
 德国wika威卡差压表732.51   wika压力表

描述
这些差压表由高度耐腐蚀的不锈钢制成,全金属、全焊接的测量腔可确保长期密封性(没有弹性密封件)。
这些差压表不仅采用全金属结构,并且具备紧密结合的压力测量隔膜,实现了高过压安全性。
由于该压力表具备***的不锈钢结构和稳健的设计,***适用于化学和加工工程领域。此外,该型号压力表支持适用于气体或液体介质,适用于侵蚀性环境。
仪表的测量范围为0 ... 1.6 kPa至0 ... 2.5 MPa,可满足广泛的应用要求。
技术参数
型    号
732.51/733.51(不充液/充液)
制造结构
压力接口径向,底部,高强抗腐蚀性的全金属结构,测量腔安全密封,压力接口的位置也可以根据安装的要求来确定,DT-GM 86 08 176
表圆直径
100和160mm
精度等级
1.6
压力范围
0…16mbar至0…25bar
可提供其他等值压力范围以及真空标度
带压力接口的测量腔(与测量介质接触)
CrNi-不锈钢1.4571,2*G1/4内螺纹,径向(EN 837-1/7.3)
测量系统敏感元件(与测量介质接触)
≤0.25bar:CrNi-不锈钢1.4571
>0.25bar:NiCrCo-合金(Duratherm)
波纹管(与测量介质接触)
CrNi-不锈钢1.4571
测量介质腔卸压(与测量介质接触)
CrNi-不锈钢1.4571,当压力范围≤0.25bar时
传动机芯
CrNi-不锈钢
表    壳
CrNi-不锈钢,带有卸压孔
防护等级
IP 54(当充液情况IP 65)
容许使用温度
环境温度:-20…60℃
介质温度:***高100℃
优化/特殊型
坚固的前部制造结构(型号73X.31);更高的***大静压及更高的过压保护;高于1.6的精度等级;当压力范围≥0.4bar时,测量腔卸压(与测量介质接触);零点调节装置;连接接口位置侧面(右侧,左侧,前面或背面);其他的压力连接接口,通过内螺纹或外螺纹;差压和工作压力同时显示;测量介质温度>100℃;在墙壁或管道上安装;前带边;压力平衡阀;电接点开关;变送器


功能特性

差压测量范围:0 … 1.6 kPa
高工作压力(静压),高达4 MPa
高过压安全,高达4 MPa
全焊接测量腔

应用
适用于非高粘度或不易结晶的侵蚀性气体和液体介质以及侵蚀性环境
监测泵和控制泵
监测过滤器
密封罐内的液位测量

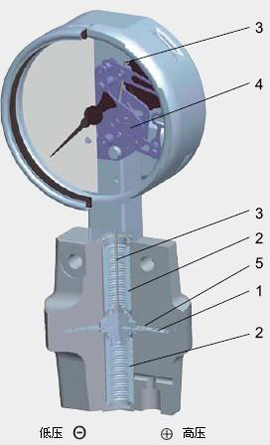

构造和工作原理

     测量腔高压和低压是通过膜片(1)分隔的
     波纹管(2)把压力腔与大气隔离
     测量介质腔的高压和低压的压差作用于测量敏感元件使其轴向运动(测量位移)
     测量位移通过连杆(3)传递到传动机芯(4)
     传动机芯将测量位移转换成指针转动
     抗过载性能是通过金属床面(5)来实现的
