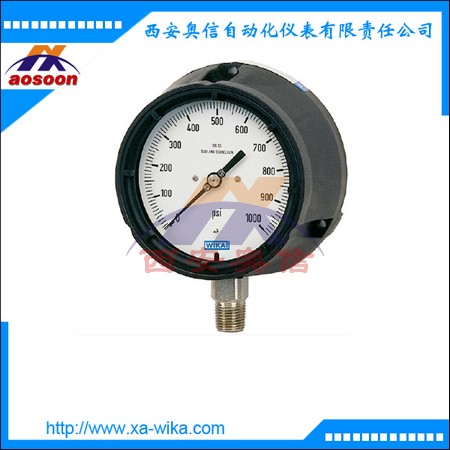

WIKA机械压力仪表

232.34德国wika233.34德国威卡压力表

应用
具有更高安全要求的应用
带可充液外壳，可用于具有高动态压力脉冲或振动的应用场合
适用于腐蚀性环境以及不粘滞的气体或液体介质
过程工业：化工、石化、发电站、采矿、沿海和离岸平台、***技术、机械制造和设备建造

功能特性
带实心隔板设计（符合ASME B 40.1操作安全性要求）的安全压力表
***的负载循环稳定性和抗冲击性能
测量范围：高达0 ... 100 MPa

描述
设计
符合美国ASME B 40.1标准

标准尺寸
4 ½"

准确度等级
Grade 2A，符合ASME B 40.1标准（相当于0.5 %的显示准确度）

量程
0 ... 0.06 MPa至0 ... 100 MPa
（0 ... 10 psi至0 ... 15000 psi）
或所有其他同等负压量程或正压和负压联程

压力限值
稳定性：满量程值
波动性：0.9 x满量程值
过压保护：1.3 x满量程值

工作温度
环境温度：
未充液时为-40 … +65℃
充有甘油时为-20 … +65℃
介质温度：
***大为+100℃
温度影响
当测量系统的温度在参考温度 (+20℃) 附近波动时，***大变化为量程的±0.4 %/10 K

防护等级
IP 54，符合EN 60529 / lEC 529标准
（充液型为IP 65）
1) 介质的***大持续温度建议为100 °C，不过也可在短时间内安全地维持在更高的温度下，具体如下表所示。当测量仪表测量介质或环境温度高于100 °C时，可能会出现温度误差或对仪表部件造成损坏。若要在100 °C以上的环境温度或介质温度下持续使用，则建议采取隔膜密封或其他散热措施。

短时、断续使用时的***大介质温度限值
（可按要求提供可选仪表玻璃窗）
未充液时为260 °C
充有甘油时为130 °C
