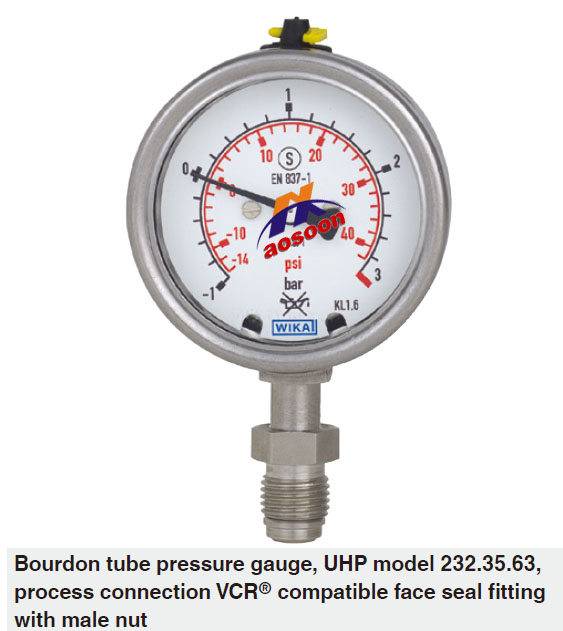

德国wika威卡波登管压力表 232.30
 德国wika威卡波登管压力表 232.30     wika德国产品中国总代理

描述
设计：符合EN 837-1标准
标准尺寸 (mm)：63、100和160

准确度等级
NS 63：1.6
NS 100和160：1.0

量程：
NS 63：0 ... 0.1至0 ... 100 MPa
NS 100：0 ... 0.06至0 ... 100 MPa
NS 160：0 ... 0.06至0 ... 160 MPa
或所有其他同等负压量程或正压和负压联程

压力限值
NS 63：
稳定性：3/4 x满量程值
波动性：2/3 x满量程值
过压保护：满量程值
NS 100和160：
稳定性：满量程值
波动性：0.9 x满量程值
过压保护：1.3 x满量程值
允许温度

环境温度：
未充液时为-40 … +60℃
充有甘油时为-20 … +60℃（233.30型）
介质温度：
未充液时***大为+200℃
充液时***大为+100℃（233.30型）
温度影响
当测量系统的温度在参考温度 (+20℃) 附近波动时，***大变化为量程的±0.4 %/10 K

防护等级
IP 65，符合EN 60529 / lEC 529标准（轴向安装型压力计为IP 55）。

 技术参数
型    号
232.30/233.30 不充液/充液
制造结构
EN 837-1
表圆直径
63，100和160mm
精度等级
表圆直径63mm：       1.6
表圆直径100，160mm： 1.0
压力范围
表圆直径63mm：0…1至0…1000bar
表圆直径100mm：0…0.6至0…1000bar
表圆直径160mm：0…0.6至0…1600bar
可提供其他等值压力范围以及真空标度
压力连接接口尺寸
材质：CrNi-不锈钢316L，外螺纹径向或轴向
表圆直径63mm：G1/4B（阳），SW14mm
表圆直径100,160mm：G1/2B（阳），SW22mm（只有径向）
测量系统敏感元件
材料：CrNi-不锈钢
<100bar：C型弹簧管
≥100bar：螺旋型弹簧管
传动机芯
CrNi-不锈钢
外    壳
CrNi-不锈钢，带有安全隔爆层（坚固的前面）和安全卸压后盖，当压力范围≤0…16bar时（压力接口径向底部）为内部压力平衡通气和再密闭用
填充液体（型号233.30）
甘油99.7%
防护等级
IP65（轴向背部连接仪表：IP55）
容许使用温度
环境温度：-40…60℃（表壳不充液的情况）
          -20…60℃（表壳充甘油的情况）
介质温度：***高200℃（表壳不充液的情况）
          ***高100℃（表壳充液的情况）
优化/特殊型
其他的过程连接；化学密封直接安装；蒙乃尔测量系统（型号262.30）；测量系统CrNi-不锈钢1.4571；CrNi-不锈钢前带边或CrNi-不锈钢前带边抛光；后部固定支架，CrNi-不锈钢；环境温度-40℃：充硅油；防护等级IP66/IP67；电接点输出信号；远程输出


 德国wika威卡波登管压力表 232.30     wika德国产品中国总代理
