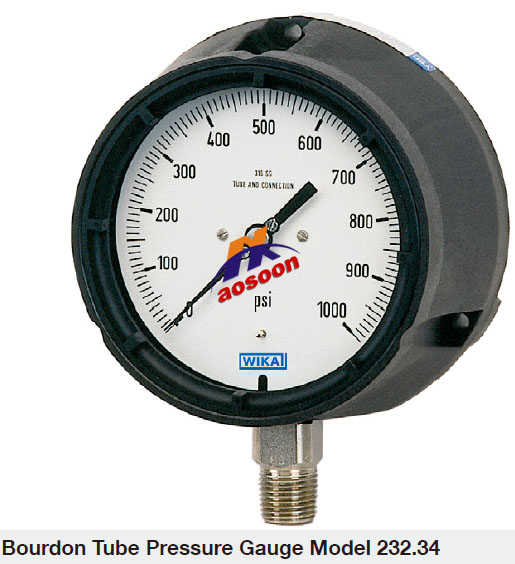

WIKA机械压力仪表

设计:符合美国ASME B 40.1标准

标准尺寸:4 ½"

准确度等级:Grade 2A，符合ASME B 40.1标准（相当于0.5 %的显示准确度）

量程

0 ... 0.06 MPa至0 ... 100 MPa

（0 ... 10 psi至0 ... 15000 psi）

或所有其他同等负压量程或正压和负压联程



压力限值

稳定性：满量程值

波动性：0.9 x满量程值

过压保护：1.3 x满量程值



工作温度

环境温度：

未充液时为-40 … +65℃

充有甘油时为-20 … +65℃

介质温度：

***大为+100℃

温度影响

当测量系统的温度在参考温度 (+20℃) 附近波动时，***大变化为量程的±0.4 %/10 K



防护等级

IP 54，符合EN 60529 / lEC 529标准

（充液型为IP 65）



1) 介质的***大持续温度建议为100 °C，不过也可在短时间内安全地维持在更高的温度下，具体如下表所示。当测量仪表测量介质或环境温度高于100 °C时，可能会出现温度误差或对仪表部件造成损坏。若要在100 °C以上的环境温度或介质温度下持续使用，则建议采取隔膜密封或其他散热措施。如需技术咨询和应用方面的帮助，请联系威卡。

短时、断续使用时的***大介质温度限值（可按要求提供可选仪表玻璃窗）

未充液时为260 °C

充有甘油时为130 °C

型    号	232.34/233.34 不充液/充液
设    计	符合ASME B 40.1标准
表圆直径	4 1/2″
精度等级	针对ASME B 40.1标准等级2A（相当于显示精度0.5%）
压力范围	0…0.6bar至0…1000bar（0…10psi至0…15000psi） 可提供其他等值压力范围以及真空标度
压力连接接口尺寸	材质：CrNi-不锈钢316L 外螺纹径向或轴向1/2NPT，SW22
测量系统敏感元件	材料：CrNi-不锈钢316L <100bar：C型弹簧管 ≥100bar：螺旋式弹簧管
传动机芯	CrNi-不锈钢
外    壳	PBTP 黑色，带有安全隔爆层（坚固的前面）和安全卸压孔，一体的后带边
填充液体（型号233.34）	甘油99.7%
容许使用温度	环境温度：-40…65℃（表壳不充液的情况）           -20…65℃（表壳充甘油的情况） 介质温度：***高100℃（表壳充液的情况）
优化/特殊型	其他的过程连接；化学密封安装；多层安全玻璃或工业用仪表平面玻璃；测量系统黄铜（型号212.34）；测量系统蒙乃尔（型号262.34）；电接点
