WIKA机械压力仪表

应用
坚固耐用的设计，防护等级达IP 54
适用于气体、干燥和非侵蚀性介质
用于医学、真空、***、实验室应用中的物料含量测量和过滤器监测
功能特性
通过仪表窗校正零点
不锈钢外壳
可根据客户要求提供特殊的压力接口位置
量程（低压）：0 ... 0.6 kPa
描述

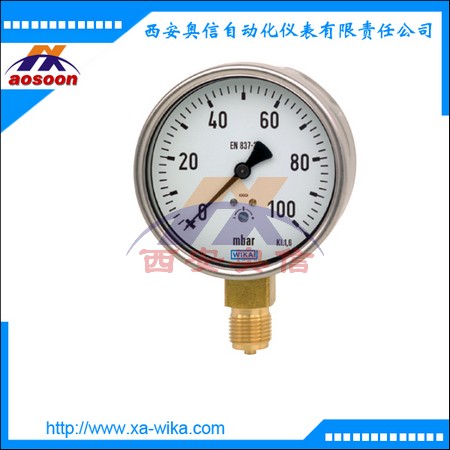

612.20型膜盒压力表是一款基于经验证的膜盒测量系统的仪表。膜盒测量原理尤其适用于低压条件。增压时，膜盒元件根据入射压力进行同比例膨胀，膨胀信号传输至机芯并在表盘显示。
表壳和卡口环均为不锈钢材质。过程连接件为铜合金材质。
模块化设计确保了该款压力表拥有多种表壳材质、过程连接、表盘尺寸及量程组合。因此，该产品可广泛应用于各工业场合。
如需安装于控制面板，该膜盒压力表可根据过程连接件的类型，选用表面安装法兰、三角框或安装支架进行固定。
标准型结构
设计
符合EN 837-3标准
标准尺寸 (mm)
63、100和160
准确度等级
1.6
量程
NS 63：0 ... 2.5 kPa至 0 ... 60 kPa
NS 100：0 ... 1 kPa至0 ... 60 kPa
NS 160：0 ... 0.6 kPa至0 ... 60 kPa
或所有其他同等负压量程或正压和负压联程
压力限值
稳定性：满量程值
波动性：0.9 x满量程值
允许温度
环境温度：-20...+60℃
介质温度：≤100℃
***大+80℃（轴向安装的NS 100和160）
温度影响
当测量系统的温度在参考温度 (+20℃) 附近波动时，***大
变化为量程的±0.6 %/10 K
防护等级
IP 54，符合EN 60529 / lEC 529标准
铜合金，
径向（LM）或轴向偏心安装（LBM）
表圆直径63：G ¼ B (公螺母), 14 mm 凸台
表圆直径100，160：G ½ B (公螺母), 22 mm 凸台
