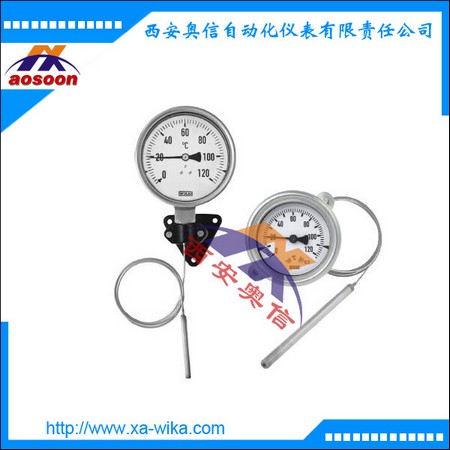

膨胀式温度计 M70.50.100 德国WIKA温度计

仪器名称：膨胀式温度计 M70.50.100 德国WIKA温度计

仪器类别：WIKA双金属温度仪表

市场价格：洽谈

咨询电话：029-86691808 88623902 传真：029-88638823-810

在线业务

膨胀式温度计 M70.50.100 德国WIKA温度计

型号 70
膨胀式温度计
不锈钢系列
应用
适用于严苛工作环境中的气体、液体和高粘度过程介质的通用型温度测量仪表
制冷工业
机械制造
技术参数
测量原理：波登管系统
标称尺寸 (mm)：63、100 和 160
接头设计
1 光杆（无螺纹）
2 外螺纹螺母
3 联接螺母
4 活动卡套（在探杆上滑动）
5 联接螺母，带接头
6 活动卡套（在毛细管上滑动）
仪表型号和安装方式
B 型，带毛细管；轴向中心安装，三角形卡槽（带支架）
H 型，带毛细管；径向安装表面安装法兰
M 型，带毛细管；径向安装表面安装支架，铝模铸
V 型，带毛细管；轴向安装 1) 面板安装法兰
A 型，轴向安装 1)，
固定光杆、螺纹连接或护套
R 型，径向安装，
固定光杆、螺纹连接或护套
S 型，轴向安装 1)，
固定光杆、螺纹连接或护套；
旋转范围约 90 ∢°
1) 不定心；NS 63：定心
测量系统填充介质
二甲苯或硅油
准确度等级
2 级
额定工作范围和条件
EN 13190
毛细管入口
轴向或径向
外壳
不锈钢
罩圈
不锈钢
连接
1.4571 不锈钢
毛细管
长度以客户规格为准（***长 10 米），Ø 2 mm，1.4571 不锈钢，
弯曲半径不小于 6 mm
探杆：Ø 8 mm，1.4571 不锈钢
传感器有效长度
视直径 Ø d 和刻度范围而定
表盘：铝，白色，黑色印字
指针：铝，黑色
表窗
NS 100 和 160：仪表玻璃
NS 63：透明塑料
储存和运输温度限值
-50 … +70 °C（EN 13190 标准），不带阻尼液体
-20 … +60 °C（EN 13190 标准），带与食品兼容的阻尼液体
-50 … +60 °C（EN 13190 标准），带阻尼液体
外壳环境温度限值：0 … 40 °C（***大）（其它可按要求提供）
探杆额定压力：***大 2.5 MPa（静压）
防护等级：IP 65，符合 EN 60529 / IEC 529 标准
产品特点
外壳和探杆均由不锈钢制成
设计符合DIN EN 13190标准
多种过程接口和安装方式
带毛细管
具备多种固定连接件
