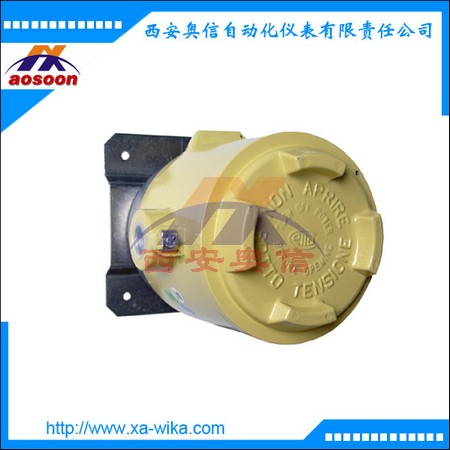

WIKA电子式压力表

应用
■ 压力监控和过程控制
■ 具有高安全要求应用中的过程测量仪表，适用于化工、石化、石油天然气、电厂（包括核电厂）、水/污水处理以及采矿等行业
■ 适用于气体、液体和侵蚀性介质，以及侵蚀性环境
功能特性
■ 开关电气负载时无需电源供给
■ 坚固耐用的铝质外壳，IP 66防护等级，符合NEMA 4X标准
■ 设置范围：0... 0.25 MPa 至 0 ... 10 MPa，包括真空范围
■ 设定点的重复精度：≤满量程的0.5%
■ 1个或2个独立开关设置点：SPDT（单刀双掷）或DPDT（双刀双掷），开关点容量高达AC 250 V/20 A
开关外壳
铝合金，无铜，环氧树脂涂层，防篡改，激光打标
防护等级
IP66符合EN/IEC 60529, NEMA 4X标准
容许温度
环境温度 Tamb: -40 ... +85 °C
介质温度 TM: -40 ... +85 °C
开关接点
微型开关带固定死区
■ 1个或2个SPDT（单刀双掷）
■ 1个DPDT（双刀双掷）
微型开关带可调死区
■ 1个SPDT（单刀双掷）
防护类型
型号BA: Cat. 2 GD
■ Ex d IIC T6/T4 1) Gb (气体)
■ Ex tb IIIC T85/T135 1) Db (粉尘)
型号 BAX: Cat. 1/2 GD
■ Ex d IIC T6/T4 1) Ga/Gb (气体)
■ Ex ta/tb IIIC T85/T135 1) Da/Db (粉尘)
示例：
设置点范围：0…10MPa带一个开关接点
重复精度：10MPa 的0.5 %10MPa=0.05 MPa
死区=0.2MPa(见设置点范围表)
2x可重复精度+死区=2 x 0.05MPa+0.2MPa=0.3MPa
升压：调节设置点范围在0.3 ... 10MPa之间
降压：调节设置点范围在0…9.7MPa之间
详细参数
Bourdon tube pressure switch
Flameproof enclosure Ex d
Specifications according to data sheet: PV 32.21
Model BA, Ex d IIC Gb, Ex tb IIIC Db and Ex d II 2 GD
1x SPDT silver contact
0 … 6 bar, working range 0 … 6 bar, proof pressure 12 bar
Set Point not defined
process connection: 1/4 NPT-F
electrical connection: 1/2 -14 NPT-F
Bourdon Tube and Process Connection AISI 316L
Enclosure with plate for wall or direct mounting
switch standard: without
BAUN 0 … 6 bar
Approvals / Certificates
Ex d IECEx-ATEX
