WIKA电子式压力表

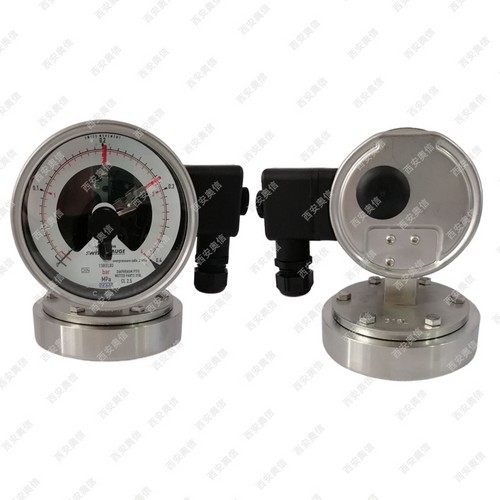

德国威卡PGT43.100带远传信号压力表 wika膜片式压力表说明书

应用
采集并显示过程值
传送过程值至控制室，传输信号为4 ... 20 mA、0 ... 20 mA和0 ... 10 V
适用于过压安全要求较高的测量点
本地模拟显示，易于读取且无需电源
安全应用
产品描述
        PGT43型压力表基于43x.30型安全模型而制造，是一款高质量的不锈钢压力表，标准尺寸为100或160mm。此外，该型号压力表的设计符合EN837-3标准。
压力表具备坚固耐用的膜片式测量系统，指针的旋转角度和压力大小成正比。
压力表在高质量的机械压力表中集成了威卡电子变送器，不仅具备电信号传输功能，即使在断电的情况下，操作人员也可以安全读取测量值。无需配置额外的测量点用于机械压力显示。

型号 PGT43.100 PGT43.160
带电信号输出的膜片式压力表
适合过程工业，过程安全保护可达10倍的满量程值（***大4 MPa）
技术参数
表盘尺寸：100   160
精度： 1.6
压力范围： 0 ... 16 mbar to 0 ... 250 mbar (flange Ø 160 mm)     0 ... 400 mbar to 0 ... 25 bar (flange Ø 100 mm)
 Open connecting flange DN 25 PN 40 per EN 1092-1 form B
 Open connecting flange DN 50 PN 40 per EN 1092-1 form B
 Open connecting flange 1" class 150 RF per ASME B16.5
 Open connecting flange 2" class 150 RF per ASME B16.5
输出信号
Variant 1: 4 … 20 mA 2-wire passive per NAMUR NE 43
Variant 2: 4 ... 20 mA 2-wire for hazardous areas
Variant 3: 0 ... 20 mA 3-wire
Variant 4: 0 ... 10 V 3-wire
订购须知：表盘直径  压力范围  安装方式  螺纹规格  材质要求  是否充液
