WIKA压力变送器

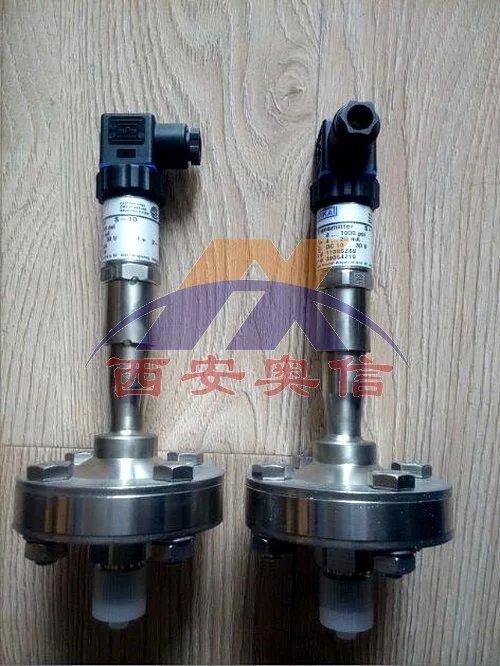

S-10+990.10 德国wika隔膜压力变送器
功能特性

测量范围：0 ... 0.01至0 ... 100 MPa

非线性度：量程的 0.2 % (BFSL)

输出信号：4 ... 20 mA、DC 0 ... 10 V和DC 0 ... 5 V等

电气接口：DIN 175301-803 A赫斯曼接口、M12*1圆形接口和多种电缆插座等

可通过内部电位器校正零点和量程

应用

机械制造

液压和气动技术

泵领域

化工领域

描述

适合一般工业应用的S-10型压力变送器是有高测量要求用户的理想解决方案。该型号变送器具有***好的准确度，不仅坚固耐用而且具备多种版本，可满足各种的应用要求。

多功能

S-10型变送器可提供从0 ... 0.01 至0 ... 100 MPa的测量范围，支持所有常见压力单位。这些测量范围几乎能以任意方式与所有标准工业输出信号、国际通用过程连接件以及各式电气接口相组合。此外，该型号变送器还提供了多种选项，如不同的准确度等级、扩展温度范围以及客户定制的引脚分配。

高品质

S-10型压力变送器采用耐用型设计，品质******，即使在***恶劣的环境条件下也能正常工作。该型号变送器可以满足所有应用要求，无论是在户外极端低温条件下、机械制造业的剧烈冲击和振动环境中，还是化工领域的腐蚀介质中。

实用性

我们可提供本数据手册中列举的所有版本的变送器，并且可以在短时间内完成交付。此外，我们库存充足，可在***时间内实现交付，满足客户迫切的应用要求。

电子压力测量仪表

适用于一般工业应用的高品质压力变送器

型号S-10

数据资料中显示了同类产品：

适用于一般工业应用的压力变送器；A-10型；

适用于一般工业应用的OEM压力变送器；O-10型；

适用于粘性和含固体颗粒的介质中；S-11型

尺寸 (mm)

S-10型压力变送器

重量：约0.2 kg 重量：约0.2 kg 重量：约0.2 kg

重量：约0.2 kg

重量：约0.2 kg

重量：约0.2 kg 重量：约0.2 kg

重量：约0.2 kg

G1 G2 L1 L2 L3

G ½ B G ¼ 20 15.5 13

G L1

G ¼ A 12

G L1

G ¼ B 13

G ½ B 20

M20 x 1.5 20

G L1

¼ NPT 13

½ NPT 19

R ¼ 13

G D1 L1 L2 L3

G¼内螺纹 25 20 15 12

G L1

7/16-20 UNF，带74°锥度 15

有关锥形孔和焊接套管的信息，请登录www.wika.cn查看技术资料IN 00.14。

过程连接

附件和备件列表

匹配接头

说明 订货号

不含电缆 带2 m电缆 带5 m电缆

赫斯曼接头DIN 175301-803 A

■ 带格兰头，公制 11427567 11225793 11250186

■ 带格兰头，导管 11022485 - -

圆形航空接头M12 x 1（4针）

■ 直形 2421262 11250780 11250259

■ 角形 2421270 11250798 11250232

匹配接头的密封

匹配接头 订货号

赫斯曼接头DIN 175301-803 A 1576240

过程连接的密封

螺纹规格 订货号

铜 不锈钢 NBR FKM

G ¼ B EN 837 11250810 11250844 - -

G ½ B EN 837 11250861 11251042 - -

G ¼ A DIN 3852-E - - 1537857 1576534

M20 x 1.5 11250861 11251042 - -

09/2017 GB

订购信息

型号 / 测量范围 / 输出信号 / 准确度 / 电气连接 / 介质温度 / 过程连接
