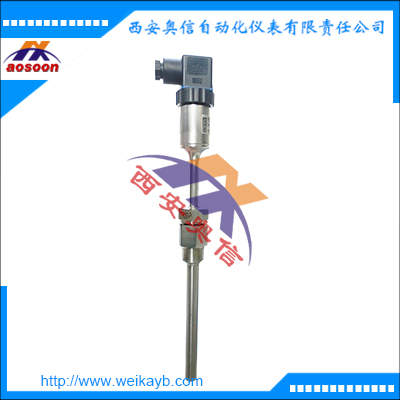

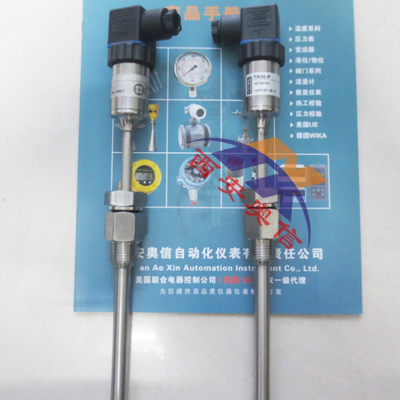

威卡TR30-P热电阻PT100输出温度计DIN EN 60751 青岛船务wika温度传感器 -50 °C ~ +250 °C
描述
TR30系列电阻温度计用于测量气体和液体介质。测量的***大压力为4MPa（特殊设计时为40MPa，取决于插入的长度 直径）。所有电气元件都是防水冲击和防震设计。针对不同的应用通过订货信息文本可选择相应的探杆插入深度，过程连接和传感元件。
TR30型电阻温度计带整体焊接而成的护套，配有可直接安装的带螺纹的过程连接。不带过程连接的形式也可以实现。电气连接可用标准DIN L型插头或M12X1导线连接。
TR30测量温度范围
-50...+150 °C (B)
-50...+250 °C (K)
-30...+150 °C (L)
-30...+250 °C (C)
输出信号 Pt100
TR30-P型电阻温度计提供Pt100信号直接输出。也可以选择本安型。
输出信号 4 ... 20 mA
TR30-W型电阻温度计集成一个输出信号4... 20 mA变送器，可通过软件编程设置。保证了测量温度信号值得简单、可靠的传输。也可以选择TR30-W本安型。
电阻温度计的功能特性
温度范围： -50 °C ~ +250 °C，精度等级符合 DIN EN 60751
TR30-W：集成变送器并可以通过软件编程和校准
电气连接形式：圆形接头或DIN L型接头
过程连接和探杆材料为不锈钢
防爆型Ex i

TR30安装螺纹形式及尺寸
固定螺纹六角衬套G 1/4 B（11）
固定螺纹六角衬套G 3/8 B（12）
固定螺纹六角衬套G 1/2 B（13）
固定螺纹六角衬套1/4 NPT（14）
固定螺纹六角衬套1/2 NPT（15）
固定螺纹六角衬套M20x1,5（19）
压缩接头G 1/4 B，不锈钢卡套（21）
压缩接头G 3/8 B，不锈钢卡套（22）
压缩接头G 1/2 B，不锈钢卡套（23）
压缩接头1/4 NPT，不锈钢卡套（24）
压缩接头1/2 NPT，不锈钢卡套（25）
压缩接头M20x1,5，不锈钢卡套（29）
压缩接头G 1/4 B，密封垫圈PTFE（31）
压缩接头G 3/8 B，密封垫圈PTFE（32）
压缩接头G 1/2 B，密封垫圈PTFE（33）
压缩接头1/4 NPT，密封垫圈PTFE（34）
压缩接头1/2 NPT，密封垫圈PTFE（35）
压缩接头M20x1,5，密封垫圈PTFE（39）
