WIKA电子温度仪表

应用

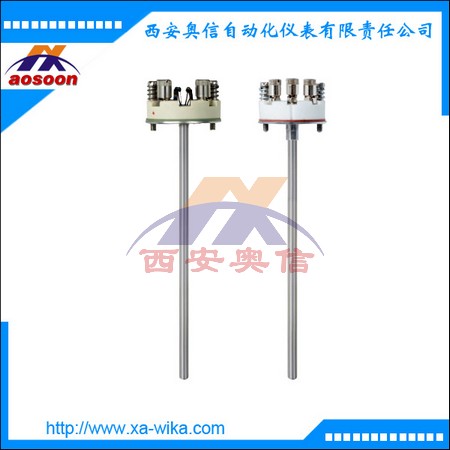

测量探杆可替换
功能特性
应用范围：-200 °C ... +600 °C
由铠装电缆制成
可配所有标准形式的护套
带弹簧设计
防爆型
描述
该测量探杆可用于TR10-L中，只有在才特殊情况下才能不带护套使用。这些测量探杆由柔性铠装电缆制成。 感温原件位于探杆末端。采用带弹簧的形式，以确保探杆能紧压护套底部。
下列设计可实现：
端部安装套管，可用于不同内径的护套
没有接线块
有变送器
感温元件的种类和数量、精度和连接方式都可以单独选配。
只有***的探杆长度和直径，才能确保探杆和护套之间的热量传递。
此外，我们还提供不带接线块的测量探杆，可以直接安装变送器，从而进一步完善了该系列测量嵌件的应用范围。用户也可以选配威卡模拟式或数字变送器。
测量内芯
1) 在使用TR10-L时，应使用TR10-L的抗振性能数据。
传感器
传感器位于无法扭转的测量内芯末端。
传感器接线方式
2线式 引线电阻被作为一种测量误差进行处理。
传感器公差符合DIN EN 60751标准
B级
A级
AA级
第2/5页 威卡 (WIKA) 数据资料TE 60.11 ∙ 03/2015
公差为A或AA级的传感器不支持2线式接线。
有关Pt100传感器的详细信息，请参见www.wika.cn上的技术
资料IN 00.17。
测量内芯由带护套的抗振型矿物质绝缘电缆（MI电缆）制
成。
测量内芯直径应比护套孔径小约1 mm。
若护套和测量内芯之间的间隙＞0.5 mm将会对热传递产生负
面影响，并导致温度计出现不利响应。
使用两个螺丝和弹簧可将测量内芯安装到采用预紧弹簧安装
的可更换连接头中（B形）。
在将测量内芯安装到护套中时，确定正确的插入长度（= 保证
底部厚度≤ 5.5 mm的护套长度）至关重要。为确保测量内芯
牢牢压到护套底部，必须使用弹簧压紧内芯（弹簧行程：***
大10 mm）。
测量内芯护套的标准材料是不锈钢，也可按客户要求提供其
它材料。
